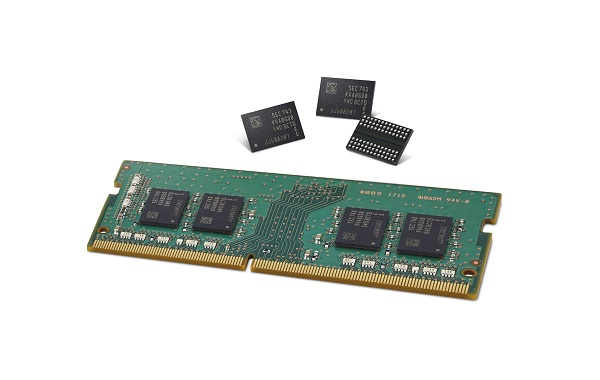

<사진 / 삼성전자 제공>

[뉴스비전e 김호성 기자] 삼성전자가 최근 10나노급 2세대(1y 나노) 양산에 돌입했다.

10나노급 D램 시대를 연지 21개월만에 또다시 반도체 미세공정 한계를 극복한 것으로, 프리미엄 D램 시장에서의 경쟁력을 더욱 높이게 됐다. 삼성전자는 지난 2016년 2월 '1x나노(10나노급 1세대) 8Gb D램'을 양산을 시작했다.

삼성전자는 미세공정에서 경쟁사들과의 격차를 벌이며, 4차산업 시대 진입에 따른 프리미엄D램 수요 증가에 더욱 신속한 대응을 할 수 있을 것으로 전망된다.

삼성전자는 차세대 극자외선(EUV) 노광장비를 사용하지 않고도 1세대 10나노급 D램보다 생산성을 약 30% 높여 글로벌 고객의 프리미엄 D램 수요 증가에 적기 대응할 수 있는 초격차 경쟁력을 구축했다고 밝혔다.



◆"20나노 대비 전력효율·용량·속도 2배 증가"

삼성전자는 이번 2세대 10나노급 D램에 대해, 2012년에 양산한 2y나노(20나노급) 4Gb DDR3 보다 용량/속도/소비전력효율을 2배 향상됐다고 설명했다.

이와함께 이번 2세대 10나노급 D램 양산을 통해, 일부 응용처 제품을 제외하고 전면 10나노급 D램 양산 체제로 돌입할 계획이라고 전했다.

이번 2세대 10나노급 D램 제품에는 ▲'초고속ㆍ초절전ㆍ초소형 회로 설계', ▲'초고감도 셀 데이터 센싱 시스템 설계', ▲2세대 에어 갭(Air Gap) 공정' 등 3가지 첨단 혁신 공정이 적용됐다.

2세대 10나노급 D램은 '초고속ㆍ초절전ㆍ초소형 회로 설계'를 기반으로 기존 1세대 10나노급 D램 대비 속도는 10% 이상 향상됐고, 소비 전력량은 15% 이상 절감됐다는 설명이다.

'초고감도 셀 데이터 센싱 시스템 설계' 기술은 초정밀 전압차이 감지 시스템 개발로 셀에 저장된 데이터를 더욱 정밀하게 확인해 셀 데이터 읽기 특성을 2배 이상 향상시켰다.

 '2세대 에어 갭(Air Gap) 공정'은 전류가 흐르는 비트라인(bit line) 주변의 미세 영역을 특정 물질 대신 절연효과가 뛰어난 공기로 채우는 공정 기술이다.

이 기술을 통해 비트라인 주변에서 발생되는 불필요한 전하량을 최소화해 초고감도 셀 개발이 가능하며, 셀 배열의 집적도를 향상 시켜 칩 사이즈를 대폭 줄일 수 있다.

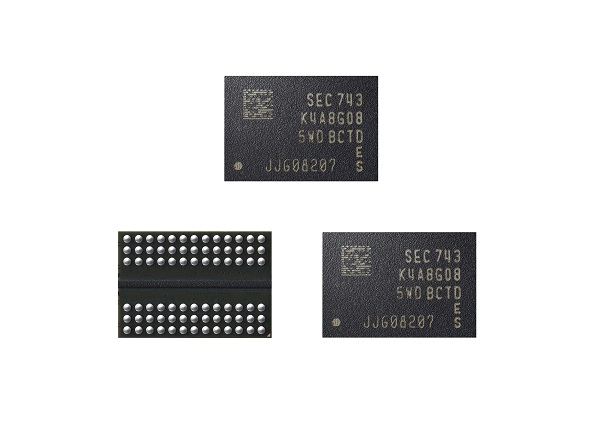

<사진 / 삼성전자 제공>

◆"프리미엄 D램 양산 기반 확보... 시장 주도할 것"

삼성전자는 이와같은 첨단 혁신 공정 기술을 바탕으로 서버용 DDR5, 모바일용 LPDDR5, 슈퍼컴퓨터용 HBM3 및 초고속 그래픽용 GDDR6 등 차세대 프리미엄 D램 양산 기반을 업계 최초로 확보했다고 강조했다.

삼성전자 메모리사업부 진교영 사장은 "발상을 전환한 혁신적 기술 개발로 반도체의 미세화 기술 한계를 돌파했다."며, "향후 1y나노 D램의 생산 확대를 통해 프리미엄 D램 시장을 10나노급으로 전면 전환해 초격차 경쟁력을 더욱 강화할 것"이라고 밝혔다.

삼성전자는  또 1y나노 D램 모듈의 CPU업체 실장 평가를 완료하고, 글로벌 주요 고객과 차세대 시스템 개발관련 기술 협력을 추진중이다.

용량과 성능을 동시에 높인 10나노급 D램 라인업으로 서버, 모바일 및 그래픽 시장 등 프리미엄 메모리 시장을 지속 선점해 나갈 계획이라고 삼성전자는 전했다.
